OBJECTIUS

1. Conèixer els elements del mapa geològic.
2. Interpretar mapes geològics senzills.

MATERIAL

– Ordinador o tauleta amb accés a xarxa
– Llapis i goma
– Paper mil·limetrat
– Regle, escaire i cartabó
– Introducció al mapa geològic
– Vissor de l’ICC
– Mapa geològic interactiu

FONAMENTS

El mapa geològic és la representació gràfica sobre una base topogràfica de les diferents roques que afloren a la superfície terrestre, dels tipus de contactes entre les unitats petrològiques i les estructures tectòniques principals que afecten aquests materials.

A la web de l’Institut Cartogràfic i Geològic de Catalunya es troben els següents serveis d’accés lliure:

– Característiques del mapa geològic i introducció a la seva interpretació.

– Visor de la cartografia topogràfica i aèria de Catalunya (es pot posar una capa corresponent al mapa geològic d’escala 1:250.000).

– Visor interactiu del mapa geològic de Catalunya.

PROTOCOL

1) A partir de la informació present a la web de l’Institut Cartogràfic i Geològic de Catalunya, explica quins són els elements del mapa geològic i com s’interpreten.

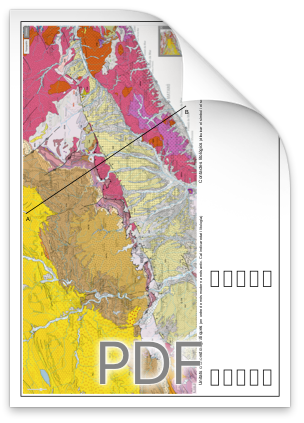

2) A partir del visor del l’ICC i del mapa geològic interactiu, confecciona sota el mapa geològic del full següent una llegenda general (a grans trets) que permeti descriure les principals unitats geològiques (cal indicar l’edat de les roques):

3) A partir de l’escala cronoestratigràfica que es mostra a la web de l’Institut Cartogràfic i Geològic de Catalunya, dibuixa una columna estratigràfica amb les unitats cronoestratigràfiques indicades a la llegenda del mapa anterior. Realitza un perfil d’erosió simulat i interpreta els espessors aproximats a partir de la cartografia.

4) Amb l’ajut del professor, realitza el tall esquemàtic A – B del mapa en la direcció NW – SE (el perfil topogràfic pot ser pla o simular la topografia dels Catalànids).

5) Redacta la història geològica general de l’àrea cartografiada al mapa en la que es detallin els processos d’erosió i sedimentació i els processos tectònics en ordre cronològic des de la formació dels materials més antics fins a la configuració topogràfica actual.
