De vegades, és necessari saber quantes voltes fa una roda que rep el moviment d’una altra, és adir, és necessari conèixer la relació de transmissió (i), que es defineix com el nombre de voltes (n) que fa la roda conduïda (2) per cada volta que fa la roda conductora o motriu (1).

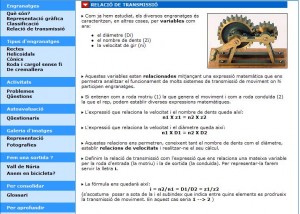

auladetecnologia. Web de Xavier Rosell
http://www.xtec.es/~jrosell3/engranatges/relacio.htm
EXEMPLES D´APLICACIÓ
1.Completa les dades que hi falten i representa el sistema de transmissió:
a) i=2 n1=10 rpm n2=?
b) i=? n1=2000 rpm n2=1000 rpm
c) i= 1 Z1= 60 dents Z2=?
d) i= 0,33 D1= 10 cm D2= ?
e) i=0,5 Z1= ? Z2= 12 dents
2. En una transmissió per cadena la roda motriu té 18 dents i la conduïda té 58 dents. La rode motriu gira a 1500 rpm.
a) representa gràficament la transmissió amb totes les dades
b) determina la relació de transmissió i descriu el mecanisme
c) determina la velocitat a la que gira la roda conduïda
3. Quin diàmetre ha de tenir una politja motriu que gira a 200 rpm, si la conduïda de diàmetre 30 mm gira a 300 rpm?
– representa gràficament la transmissió amb totes les dades
– descriu el mecanisme
4. Un sistema de transmissió per cadena és format per la roda conductora, que té 40 dents i que gira a una velocitat de 200 rpm, i per la roda conduïda, que té 160 dents.
a. representa gràficament la transmissió amb totes les dades
b. calcula la relació de transmissió.
c. calcula la velocitat de gir de la roda conduïda
