Les biblioteques de símbols són un eina de dibuix molt potentque incorporen tots els programes de DAO. Bàsicament, són una sèrie de dibuixos que es poden inserir dins del dibuix que s’estàfent. Per exemple, si fem un esquema elèctric, ens anirà molt bétenir biblioteques amb els dibuixos dels símbols dels diversos components que intervenen en un esquema elèctric: interruptors,commutadors, encreuaments, etc.; o si hem de fer un plànol d’un habitatge ens serà també molt útil disposar d’una bibliotecade dibuixos per incorporar als plànols: mobiliari, portes, finestres,sanitaris, etc. L’Autosketch ja porta incorporades moltes biblioteques.
Per carregar una bibliotecapodem seleccionar la seqüència d’ordres Dibuix (Draw)>>Símbol (Symbol)>>Canviar Llibreria (Change Library)>>Obrir>>(Open).

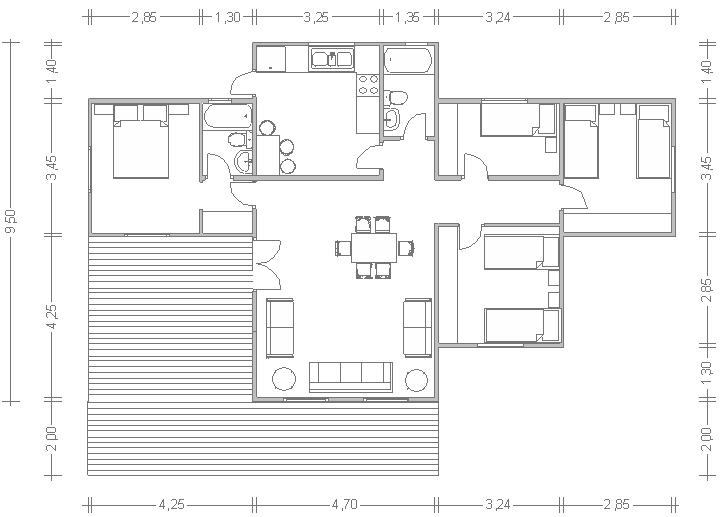

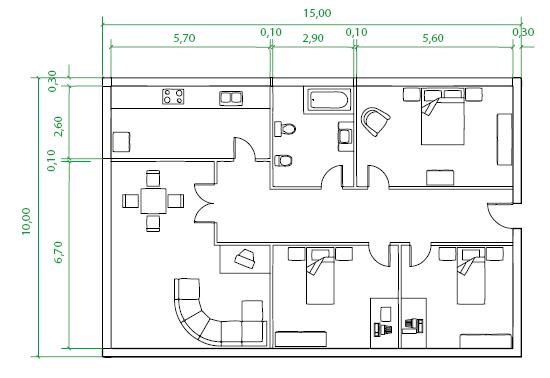

planta d´un habitatge
ACTIVITATS PRÀCTIQUES
1.- TALLER D´INFORMÀTICA 3: Dibuix en planta d´un lavabo

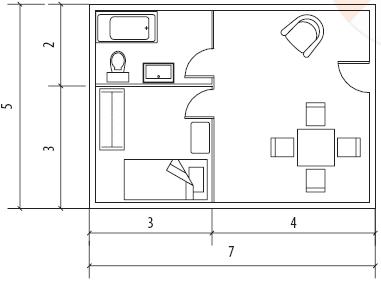

2.- Per practicar sobre la inserció de símbols et proposem fer el dibuix d’una part d’un habitatge, com el de la fi gura de sota.
