L’eina més potent per comunicar-nos i expressar-nos a la tecnologia és el dibuix tècnic. A diferència del dibuix artístic, el dibuix tècnic, representa objectes, eines o màquines de forma realista i seguint tot un conjunt de normes.
Treballem amb llapis, goma d’esborrar, regla, escaire, cartabó i compàs. És fonamental mantenir els estris nets i en bon estat.
Font: http://blocs.xtec.cat/geometria6ep/files/2015/01/compas.gif

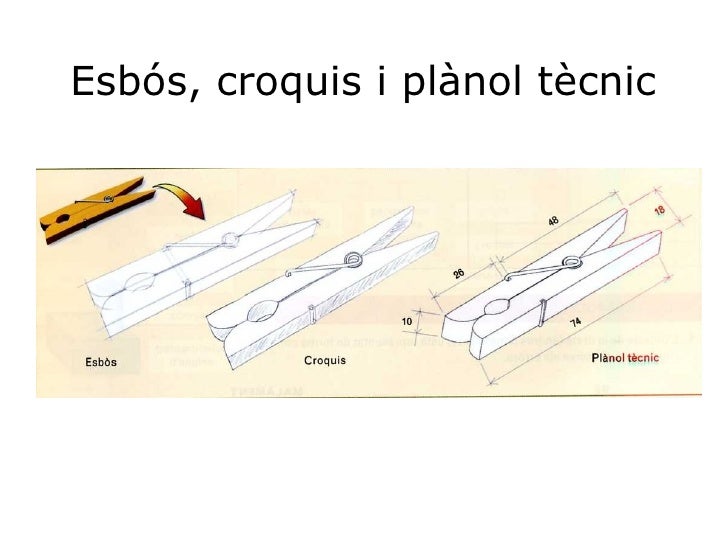

Al dibuixar podem fer esbossos, croquis o plànols. Esbossos i croquis a mà alçada, plànols amb regla, escaire, cartabó i a l’escala que considerem.
Els esbossos són aproximacions molt senzilles de la realitat. Es realitzen a mà alçada i poden ser esquemes o projeccions.
Els croquis contenen molta més informació (dimensions, material, etc.). També estan fets a mà alçada però ara si que he de respectar les proporcions.
Un plànol és un dibuix a escala que fem utilitzant tots els estris de dibuix. Ha de contenir tota la informació necessària per tal que una persona acostumada a treballar amb plànols el pugui entendre perfectament.
Els dibuixos poden estar fets en perspectiva (isomètrica, cavallera o cónica). Aquest tipus de dibuix em representa de forma molt realista la relació entre les 3 dimensions de l’objecte a la realitat.
Quan treballem amb projeccions llavors estem representar només una de les cares de l’objecte. Poden ser vistes de perfils, plantes o alçats. Són projeccions perquè les obtenim quan projectem linies imaginàries que representen l’ombra d’aquell objecte sobre la paret. L’alçat ha de ser de la cara que m’ofereix més informació.
Finalment les acotacions són les línies, valors i símbols que sobre el dibuix em donen informació sobre les dimensions de l’objecte. S’ha de treballar amb la línia principal de cota, la línia auxiliar de cota i el valor de cota.
