Aquest es un sofware per fer dibuix gràfic.

Tot dissenycomplexe comença  fent primer les parts i després ensamblar-les.

Farem un projecte senzill.

Primer és té que crear una carpeta per guardar el projecte.

Mira el vídeo:

1-Es pot canviar la pantalla de moltes formes, es millor deixar la pantalla standard.

2-Comencem:Archivo–Nuevo, pla pantalla queda gris.

3-Iniciar boceto–aparereixen els tres plans.

Tridimensional - Wikipedia, la enciclopedia libre

Que seran XY,XY I YZ.  Serà millor agafar XZ.

Així apareix els eixos de coordenades. Observa que on es tallen els eixos hi ha un punt remarcat.

3-Fem un dibuix aproximat de la nostra peça.

4-Ens hem de asegurar que els costat són paral.lels i això es fa amb icone paral.lel i després es toquen els costats.

5-Ens hem de asegurar que els costats inclinats són iguals, això es fa amb l’icone igual i desprès tocar els dos costats.

6-Per fer l’angle de 60º es fa amb l’icone de cota i com sempre es toca els dos costats.

7-Has de guardar el dibuix 2D abans d’extruir. Es guarda en una carpeta amb el nom de peça 1.

8-Amb la eina estrusión es dona volum (donar una mesura a la altura de la peça).

4-Recorda guardar la peça.

Ara has de fer una peça tu com la del vídeo anterior o semblant.

REPTE 2

FER UNA LAMPADA

1-Pensa en el disseny has de fer dos peces una del peu i un altre de la pantalla.

2-Has d’apendre ara a fer servir les mides ,la plataforma del peu ha de mesurar 20 cm de diàmetre,el cilindre que va a sobre d’altura pot ser 25 cm i de diàmetre 3 cm.

La pantalla de grosor uns 3mm, la circumferència inferior de 38 cm i la superior  de 20cm, l’altura de 20 cm.

Icono De La Lámpara De Escritorio Verde. Ilustración De Dibujos ...

1-Archivo—nuevo pieza

2-Iniciar boceto 2D

3-Seleccionar plano XZ

4-Dibuixar la circumferència.—Terminar boceto—-. Extruir.—Terminar boceto. Ja tens la base de la lampada.

5-Iniciar boceto 2D sobre la cara del cilindre gran, fer una circumferència–terminar boceto—Extruir (recorda l’altura es de 25 cm)- Ja tens la pase i el peu.

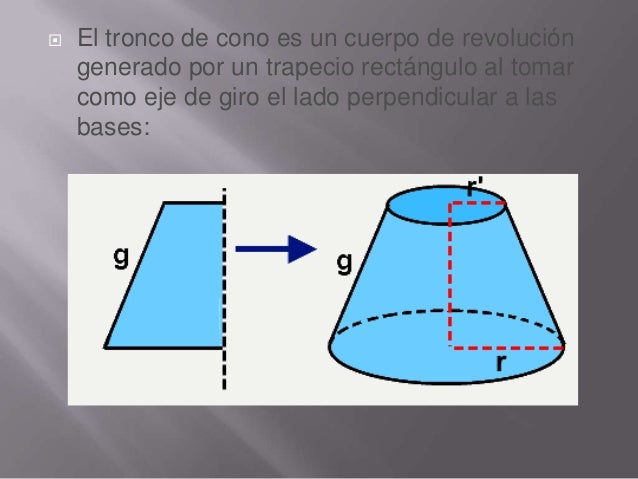

6-Ara has de fer la pantalla superior . Quan gira un trapezi dona lloc a un tronc.

Tronco de cono

Això es el que has de fer un trapezi i després fer la revolució.

Primer has de fer un eix sobre el peu i treballar en el pla vertical (pla YZ)dibuixar un trapezi i revolucionar, donarà un tronc, després has de buidar-lo per fer la pantalla, pots seguir la teva intuició o seguir es següents passos:

  • Anar a l’esquerra buscar carpeta origen—plano vertical (YZ) botó dret visibilidad (apareix un pla vertical)
  • Iniciar boceto–tocar plano, apareix els eixos de coordenades (recorda que treballes en un pla vertical).
  • Fer un eix, icono linea–sobre l’eix (queda de color verd)seleccionar heramienta eje.
  • Apareix una linea discontinua, a sobre dibuixem un trapezi (recorda base inferiror de 19 cm, la superior 10cm).
  • Terminar boceto
  • Icono revolucionar. Aprareix la pantalla massissa.
  • Buidar la pantalla: Toca les dos circumferències  icono vaciar—poner grosor (3 mm).
  • Ja tens la teva lampada. Guardar en la carpeta.

REPTE 3

Anem a fer una altra peça seguint el vídeo:

Pasos a seguir:

  1. Nuevo–pieza
  2. Iniciar boceto 2D—seleccionar pla XZ
  3. Fer un rectangle amb centre el centre de coordenades.
  4. Cota–posem les mesures 100 mm (altura) per     120  mm de base.Guardar boceto.
  5. Extruir–20 mm–aceptar.Ilustración de Prisma Rectangular Aislados Ilustración y más ...
  6. Dibuixar una circumferencia. Seleccionar la cara clic esquerra. Crear boceto.
  7. Icono circumferencia de centro—70 mm –terminar boceto—extruir–cota 30 mm–aceptar.
  8. Seleccionar cara superior del cilindre-crear boceto–Crear un quadrat de 30mm per 30 mm.Seleccionar rectangulo con centro–cota–guardar boceto
  9. Modelo 3D–extruir–corte por toda la pieza–aceptar (mirar vídeo).
  10. Guardar en arxiu com peça 3.
