Circuits pneumàtiocs. Esquemes bàsics

Un exemple de funcionament d’un circuit pneumàtic bàsic:

[kml_flashembed movie="http://www.youtube.com/v/pOVcoJpDQvA" width="425" height="350" wmode="transparent" /]

En aquest vídeo explica com és l’esquema d’un circuit pneumàtic governat per electrovàlvules:

[kml_flashembed movie="http://www.youtube.com/v/oKmnonylj7Q" width="425" height="350" wmode="transparent" /]

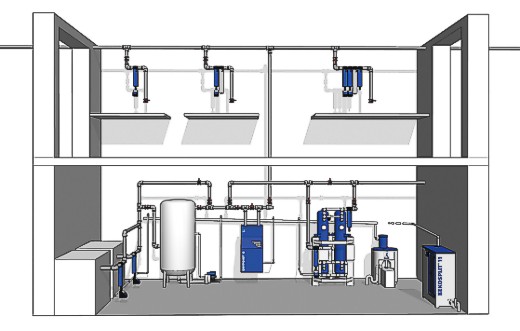

Aquest és un exemple que facilita la comprensió de com funciona un circuit pneumàtic. (Imatge facilitada per l’empresa Beko )

Circuit pneumàtic Beko

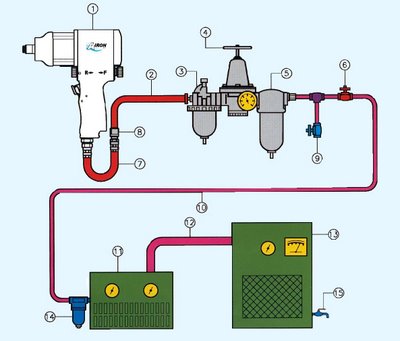

Activitat – Observa l’esquema del circuit pneumàtic següent:

DIAGRAMA PNEUMàTIC

a) Sabries relacionar els números de la imatge amb els elements bàsics d’un circuit pneumàtic?

b) Sabries traduir l’esquema a la seva corresponent simbologia pneumàtica ISO?
