L’activitat consta de dues parts una primera en la que connectem un led i una segona part en la que substituim un led per un motor.
En aquesta activitat encendrem un led quan premem un polsador.
Un polsador és un petit botó amb 2 o 4 pins que aconsegueix que un circuit es tanqui o s’obri quan es prem . Els polsadors més comuns són aquells que tanquen el circuit quan es premen (NO , normalment oberts) i són els que utilitzarem en aquesta pràctica.
En els polsadors de 4 pins aquests es troben units per parells, encara que no estiguin activats . Quan es premen, tots els pins queden units.
Un pulsador es pot connectar amb dues configuracions: en pull-down i en pull-up.
Nosaltres en aquesta pràctica utilitzarem la configuració pull-down .El polsador tindrà una resistència entre GND i l’entrada.

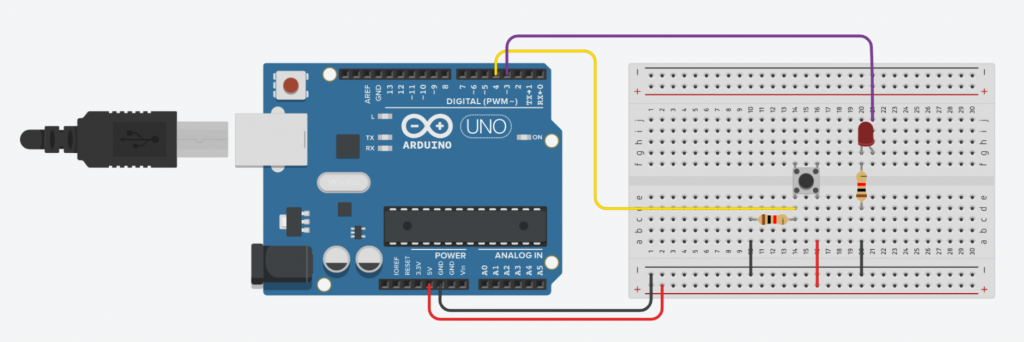

Fes el muntatge següent:
- La resistència del led 220 Ω.La resistència del polsador és de 1kΩ
- El cable groc va desde el pin4 d’arduino fins a una posició entre una clavilla del polsador i a una resistència de 1kΩ (configuració resistència pull up)
- Una altra clavilla del polsador està connectada a l’alimentació (5V) d’arduino (cable vermell)
- Connecta el pol positiu del LED ( pota llarga ) a la sortida digital 3 ( cable violeta)
- Connecta una resistència de 220 Ω en sèrie amb el pol negatiu del LED.
- Connecta les dues resistències de la connexió GND de la placa (cable negre)

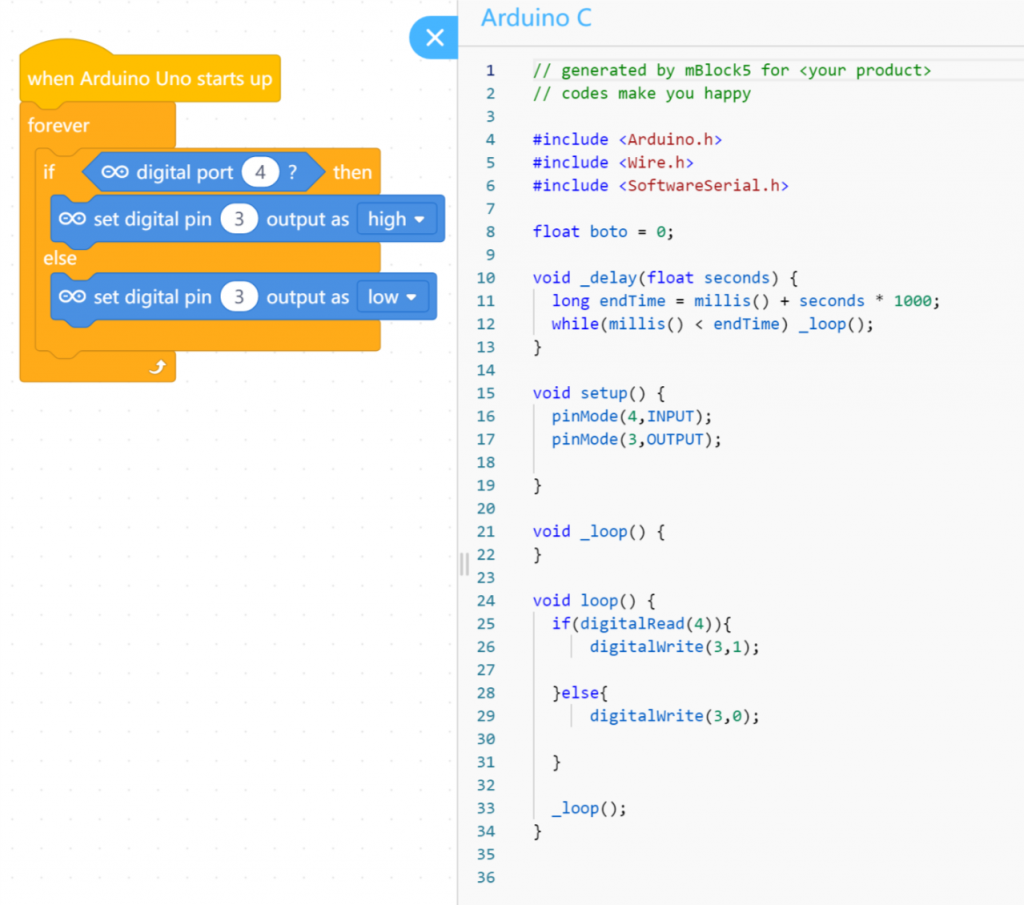

Obre mblock 5 i elabora el següent programa .
Defineix una variable per desar l’estat del botó i utilitza una instrucció condicional perquè el LED s’encngui només quan premem l botó.
Continuem……
Per veure com programar-ho amb arduino C
prem aquí
En aquest cas substituirem el LED per un motor 3-5V, conectat a un ventilador.
Ens serveix el mateix programa
