Música amb Arduino
En aquesta activitat farem música amb arduino. Utilitzarem un brunzidor passiu per generar diferents tons.
Un brunzidor piezoeléctric aconsegueix generar un so en vibrar en la freqüència del senyal elèctric que rep. El valor en freqüència del senyal de determinar el to en què soni el piezoelèctric. És un so de molt baixa qualitat.
U

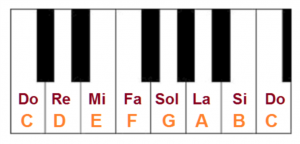

tilitzant l’mblock tenim blocks que ens faciliten la configuració del brunzidor. En el bloc «play tone» podem seleccionar una nota en notació anglosaxona de les cinc escales d’un piano.

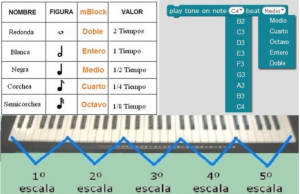

D’altra banda també hem d’ establir la durada de la nota. Ajuda’t de la següent taula per a configurar la duració de la teva cançó
Material
- Placa Arduino Uno
- Brunzidor passiu piezo elèctric
- cables elèctrics
- exztensió placa protoboard
Muntatge
La connexió és tan simple com connectar negatiu a GND i positiu al pin 9. Vigila perquè els piezos tenen polaritat i cal assegurar-se connectar-los correctament. Si els connecteu a l’inrevés, simplement no sonarà, i haureu de donar la volta. Col.loqueu el piezo sobre la placa extensió protoboard perquè quedi fix.

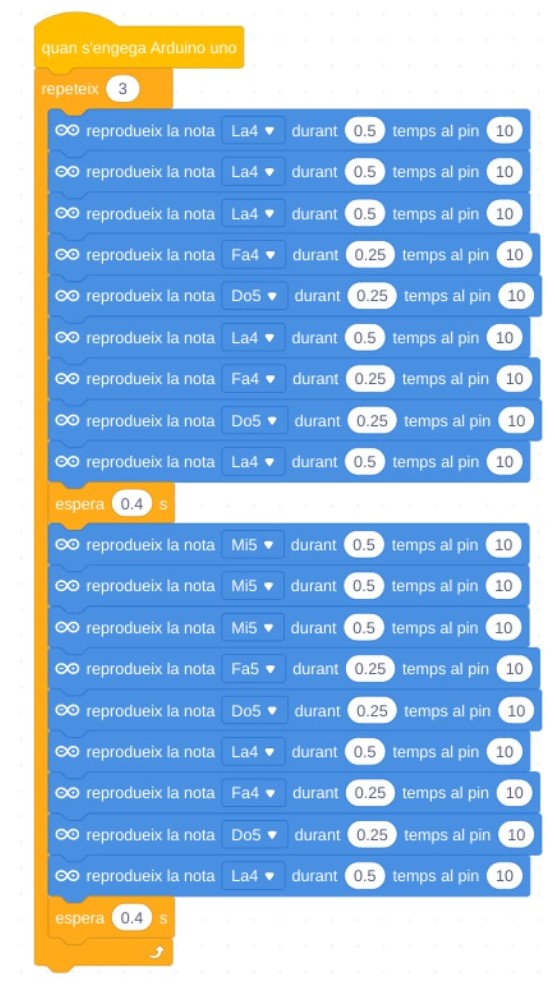

Exemple de programa amb mblock
Proba el següent programa i mira com funciona..
Ara et
toca a tu……….
Escull una cançó senzilla, i progràma-la amb el mblock
