Activitats didàctiques de Tecnologia

1. Informàtica. Tècnica que estudia el tractament automàtic i racional de la informació per mitja de màquines. Les seves funcions principals són: Captació de dades, Emmagatzemament de les dades, Processament i Sortida dels resultats

2. Tipus d’equips. Els equips informàtics poden ser molt variats i es poden clasificar sota diferents criteris, com poden ser la seva aplicació, la seva velocitat, la seva potència, …

3. Sistema binari. Els ordinadors són equips digitals i utilitzen el sistema binari com a llenguatge i emmagatzemament de dades.

En aquest sistema, qualsevol informació s’expressa com una combinació ordenada de zeros “0” i uns “1”, tant un arxiu de text, com una fotografia o una cançó.

4. Mesures de capacitat i velocitat. La capacitat d’un equip informàtices mesura en Bytes i unitats derivades mésgrans com kB, MB, GB o TB. Encanvi la velocitat la mesurarem en Hertzs (Hz) amb unitats com el kHz, MHz o GHz

5. Parts d’un equip: Maquinari i Programari.

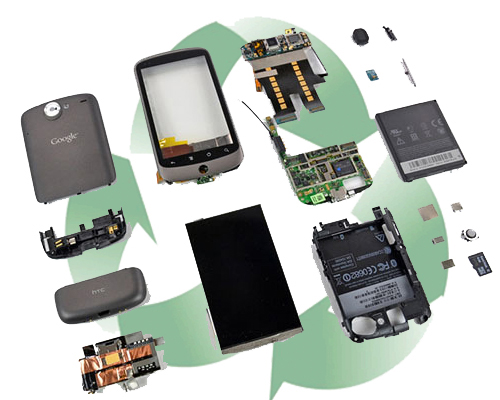

-Maquinari o Hardware: És el conjunt d’elements físics que “es poden tocar”, com la pantalla, el teclat, el disc dur…

-Programari o Software: És el conjunt de programes que fan funcionar al maquinari (“no es poden tocar”)

6. Processador i memòries. El procesador (CPU) és el centre de control i càlcul de l’equip. Les mèmories són components que permeten guardar informació. Cal diferenciar entre les internes (ROM i RAM) i les externes (Disc dur, CD, pendrive,….)

Microprocesador          Mòdul memòria RAM                  Disc dur

7. Perifèrics. Els perifèrics és el conjunt de dispositius externs que permeten que hi hagi comunicació entre el sistema informàtic i l’usuari.

Cal diferenciar entre perifèrics d’entrada (teclat, ratolí,…), de sortida (pantalla, altaveus,…) i mixtes (pantalla tàctil, modem,…)

8. Programari. El Programari també anomenat Software, és el conjunt de programes que controlen i fan funcionar al maquinari, fent un tractament de la informació introduïda. A diferència del maquinari que anomenaven “part física” perquè es podia tocar, el programari és la part lògica i no es pot tocar.

Hi ha molts tipus de programes, si be es poden classificar en tres grans grups:

9. Sistemes operatius. És un conjunt de programes bàsics que controlen el funcionament del sistema, reconeix els perifèrics que estan connectats i fan possible la comunicació amb ells. Aquests programes comencen a funcionar en el moment que s’engega l’ordinador, i sense ells no podria funcionar el sistema. Els més utilitzats són Windows, Mac i Linux

Veure apunts complets i activitats

En procés

En procés

En procés

El llenguatge gràfic és el conjunt de tècniques per a representar un objecte i fer-lo entenedor pels demés.

S’utilitzen les tècniques de base del dibuix tècnic i altres com les escales, les vistes, les perspectives, l’acotació i simbologia específica. Es realitza amb instruments clàssics de dibuix (llapis, regles,….) o amb programes informàtics (Auto Cad,…)

1. Instruments de mesura

• Longitud: Regle, flexòmetre, cinta mètrica, peu de rei, escalímetre,…
• Angles: Goniòmetre, transportador,…

Activitats:

- Fitxa amb mesures de peus de rei

- Prendre mides de la nostra habitació

- Fer croquis planta habitació amb mides

2. Escales

Dibuixar a escala significa mantenir una proporcionalitat entre l’objecte real i l’objecte dibuixat. Hi ha tres grups d’escales:

1. Escales de reducció. L’objecte es dibuixa a una mida més petita del que és en la realitat. Hi ha molt tipus com 1:2, 1:10, 1: 25, 1:100, … Exemple: Escala 1:50 significa dibuixar l’objecte 50 vegades més petit.
2. Escales d’ampliació. . L’objecte es dibuixa a una mida més gran del que és en la realitat. Hi ha molt tipus com 2:1, 5:1, 50: 1, 100:1, … Exemple: Escala 10:1 significa dibuixar l’objecte 10 vegades més gran.
3. Escala natural. L’objecte es dibuixa a la mida real que té.

Activitats:

- Càlcul i elecció d’escales

- Problemes derivats

- Construcció d’un escalímetre

- Dibuix en làmina normalitzada de la planta de l’habitació. Calcular l’escala

3. Perspectives

És la representació gràfica d’un objecte en 3D (il·lusió òptica). Molt útil per entendre clarament com és un objecte. Segueix normes concretes. Hi ha diferents tipus:

• Isomètrica. Es dibuixa l’objecte sobre tres eixos amb angles de 120º entre ells. Per dibuixar l’objecte a escala natural, cal aplicar un coeficient de reducció de 0,861 (sinus 120º)
• Cavallera. Es dibuixa l’objecte sobre tres eixos, dos a 90º i els altres angles entre eixos 135º tots dos. Cal aplicar sempre un coeficient de reducció de aproximadament 0,7 sobre les mides de l’eix de profunditat.
• Cònica. No es dibuixa sobre eixos, sinó fent que totes les línies obliqües de l’objecte vagin a parar a uns punts de fuga marcats al dibuix. Hi ha dos tipus: Cónica frontal amb un punt de fuga i Cònica obliqua amb dos punts de fuga

Activitats:

– Dibuixar eixos

- Dibuixar un cub en les diferents perspectives i la cavallera amb i sense reducció

- Dibuixar la perspectiva des de una cantonada de la nostra habitació amb algun element del mobiliari (isomètrica i cavallera)

4. Vistes

També s’anomenen projeccions i es tracta de dibuixar l’objecte en 2D però des de diferents punts de vista. Qualsevol objecte té 6 vistes, però molts cops es pot definir l’objecte amb només tres. Aquestes són:

• Alçat: És la vista principal i la més significativa de l’objecte
• Planta: És la vista de l’objecte des de la part superior
• Perfil: És la vista des de un dels costats

Per facilitar el dibuix de  les vistes d’un objecte es poden seguir aquestes normes:

- Escollir l’escala

- Dibuixar els 2 eixos perpendiculars

- Escollir quina serà la vista d’alçat i dibuixar-la en el quadrant superior esquerra, separada dels eixos per la mateixa distància

-  Traçar, amb línies primes, les projeccions de l’alçat fins als quadrants inferior i  lateral

- Dibuixar la planta en el quadrant inferior fent-lo coincidir amb les projeccions de l’alçat

- Dibuixar el perfil en el quadrant lateral fent-lo coincidir amb les projeccions de l’alçat

-  Tancar les vistes pel quadrant lliure amb l’ajut del compàs

Algunes de les normes bàsiques són:

-         Les arestes (o parts) visibles de l’objecte es faran en traç continu

-         Les arestes ( o parts) no visibles es farà en traç discontinu

-         Les línies de projecció seran continues però amb traç prim

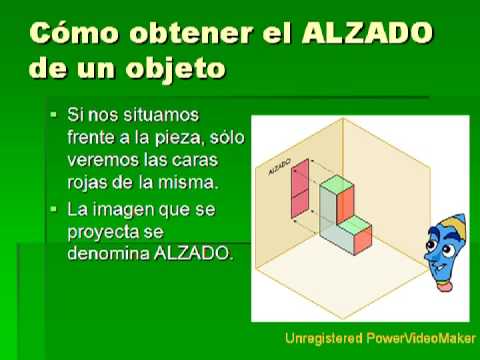

En aquests videos podeu vure com es realitzen les vistes d’un objecte

Activitats:

- Construcció d’un prisma irregular a partir d’un retallable

- Dibuixar les vistes de la figura en làmina normalitzada

- Fitxa per localitzar vistes d’un objecte

- Fitxa per fer les vistes d’objectes

5. Acotació

És un conjunt de normes que cal seguir per indicar les mides d’un objecte en un plànol. En una acotació han d’estar les mides de totes les parts de l’objecte, han de ser les mides reals (no les del dibuix) i totes en la mateixa unitat.

Els elements principals són:

• Línia de cota
• Fletxes de cota
• Xifres numèriques
• Linia auxiliar de cota

Activitats:

- Fitxa amb principals normes d’acotació

- Fitxa amb objectes per a acotar

6. Simbologia

En el llenguatge gràfic hi ha tota una sèrie d’objectes que tenen una icona normalitzada per representar-los. Hi ha de molts tipus i de diferents àmbits com pot ser: elèctric, habitatge, industrial, mèdic, …..

Activitat:

- Fitxa amb principal simbologia normalitzada

- Fixa de reconeixament de simbologia

1.Dibuix tècnic. És una forma de comunicació per mitja de la representació gràfica d’objectes de manera real. Està subjecte a normes concretes i cal l’ús de diferents estris.

2. Estris de dibuix. Per a fer dibuix tècnic, calen diferents estris com són: Llapis, portamines, goma, regles, escaire, cartabò, transportador, compàs,.. Altra opció és el dibuix assistit per ordinador

3. Paper. És el suport sobre el que dibuixarem. Hi ha diferents tipus i mides

4. Croquis i plànol.

Croquis: Es fa a ma alçada, sense normes i és previ al plànol.

Plànol: Segueix normes concretes i és la representació gràfica exacte de l’objecte

5. Traçat de paral·leles i perpendiculars

Habiliteu el Javascript i el Flash per veure aquest Flash video.

En aquest enllaç podeu veure també com fer paral·leles i perpendiculars

6. Caixetins. Espai del plànol a on s’indiquen les dades del dibuix

En aquest enllaç  Model làmina dibuix teniu el que caldrà utilitzar

7. Pautes generals per fer dibuix tècnic

Veure apunts complets

Làmines Dibuix Tècnic 1r ESO

La Tecnologia és una nova matèria que integra coneixements de diferents àrees per obtenir objectes i resoldre necessitats de les persones.

1. Necessitats humanes. Una de les característiques de l’ésser humà és la capacitat de construir eines i objectes de tota mena.Inicialment pretenien cobrir necessitats bàsiques per sobreviure. Actualment també pretenen fer la vida més còmode, més segura i més divertida.

2. Tecnologia. Conjunt de coneixements tècnics i científics per ens permeten construir objectes per satisfer determinades necessitats humanes

3. Evolució formes de treball. La forma de treballar ha anant evolucionant al llarg del temps, depenent de diferents aspectes com són la disponibilitat de materials, d’energia i de coneixements científics. Podem diferenciar dos formes bàsiques: ARTESANAL i ESPECIALIZAT (Tecnificat)

4.Fets històrics

5.Procés tecnològic. Mètode de treball utilitzat en Tecnologia que consta d’una sèrie d’etapes ordenades que calen seguir per elaborar un objecte. Etapes:

Podeu trobar més informació sobre el procés tecnològic en els següents enllaços: Edu365 Xtec1 Xtec2 Xarxatic

6. Documents d’un procés tecnològic

Projecte: Document escrit a on s’especifica allò que volem fer.

Memòria: Document escrit en el que a part d’indicar el que volíem fer (Projecte) també haurà d’incloure com ho hem fet, dificultats que han sorgit, variacions sobre el projecte inicial i avaluació

Sinó us ha quedat ben clar que és la Tecnologia, en aquest còmic podreu acabar d’entendre-ho

En aquest enllaç podeu veure els apunts ampliats
